Теоретический чертеж швертбота.

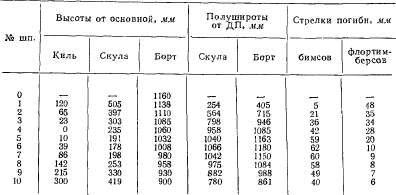

Таблица плазовых ординат

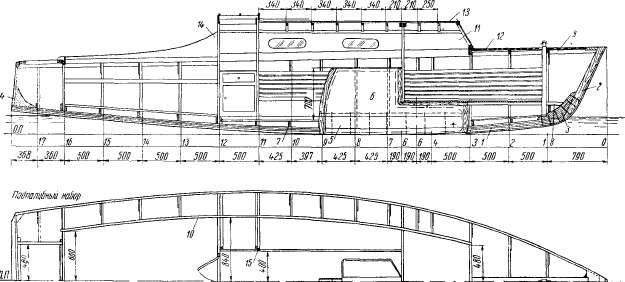

Конструктивный чертеж швертбота.

1 — киль, сосна ламинированная 170X64; 2 — форштевень, дуб 95x85; 3 — киоп, дуб δ =80; 4 — транцевая кинца, дуб δ =40; 5 — основание швертового колодца, сосиа 150X35; 6 — швертовый колодец, бакфаиера δ =7; 7 — флоры, дуб (ясеиь) 150x20; 8 — скуловые брусья, дуб (ясень) 65X40; 9 — привальные брусья, сосна 75X25; 10 — карлеигсы, сосна 45X35; 11 — комингсы; 12 — палуба, бакфаиера δ —7;13 — крыша рубки, бакфанера δ =5; 14 — шкафчики, стол, переборки — авиафанера δ =4; 15 — обвязка коек, шкафчиков, сидений — сосна (ель) 40X28.
