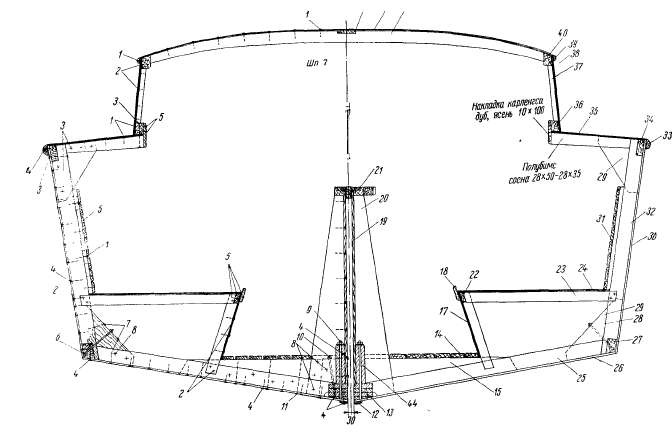

Конструктивный мидель-шпангоут.

1 — шуруп оцинкованный 4X30; 2 — шуруп оцинкованный 4X22; 3 — заклепка, гвоздь оцинкованный 4X100; 4 — шуруп оцинкованный 5X40; 5 — шуруп латунный 4X26; 6 — болт М6Х150 с Т-образной головкой; 7 — гвоздь Оцинкованный 3X70; 8 —заклепка, гвоздь оцинкованный 4X100; 9 — болт М10Х240; 10 — болт М8Х180; 11— заклепка, гвоздь оцинкованный 5X150; 12 — иакладка киля, дуб 20X35; 13 — киль, сосна ламинированная 64X170; 14 — елани, сосиа (ель) 15X50; 15 — флор, дуб (ясень) 20X150; 16—стойка сиденья, сосна (ель) 28X40; 17 — стенка сиденья, бакфанера δ =5; 18 — облицовка сиденья, дуб (ясень) 15X50; 19 -* стенка швертового колодца, бакфанера δ =7; 20 — кница швертового колодца, бакфа.нера δ =7; 21 — планширь швертового колодца, сосна ЗОХ Х35; 22 — продольный брусок, сосна (ель) 15X50; 23—бимс сиденья, сосна (ель) 28x40; 24 — сиденье, бакфанера δ =5; 25 — флортим-берс, дуб 28X55; 26 — обшивка днища, бакфанера δ =7; 27 — скуловой брус, дуб 40X65; 28 — заполнитель, дуб ("ясень) δ =28; 29 — кница, бакфаиера δ =7; 30— обшивка борта, бакфанера δ =7; 31— зашнвка борта, сосиа (ель) 7x40; 32— топтимберс, сосиа 28X55; 33—буртик, ясень 20X40; 34 — привальный брус, сосна 25X72; 35 — палуба, бакфанера δ=7; 36 — карленгс, сосна 30X45; 37 — стойка рубки, дуб (ясень) 20X70; 38 — комингс рубки, бакфанера δ=7; 39 — буртнк, дуб (ясень) 15X20; 40 — шельф, сосна (ель) 40x50; 41 — бимс рубки, ясень 28x50-35; 42 — палуба (крыша) рубки, бакфаиера δ =5; 43 — мидельвейс рубки, сосна (ель) 15x70; 44 — основание швертового колодца, сосна 35X150.
